THOR Ball Mill

การบดในถังหมุนสำหรับวัตถุดิบแข็ง ทั้งเปียกและแห้ง

THOR ball mill drum with its belt drive, gear reducer and motor mounted on a common base frame
เสียดสี + กระแทก

ถังหมุน ลูกบด และเวลา

ถังบุไลเนอร์หมุนที่ 60–75% ของความเร็ววิกฤต ยกลูกบดเหล็กหรือเซรามิกขึ้นตามผนังจนตกโปรยลงบนชั้นวัตถุดิบ กระแทกตรงจุดตก เสียดสีขณะกลิ้ง

กลไก
เสียดสี + กระแทก
ความละเอียด
20 – 200 µm
กำลังการผลิต
0.65 – 80 TPH
ขอใบเสนอราคาดูสเปกเปรียบเทียบ

หลักการทำงาน

เป็นแพลตฟอร์มเดียวในกลุ่มที่บดเปียกได้ดีเท่าบดแห้ง และเลือกลูกบดให้แข็งกว่าวัตถุดิบได้เสมอ ปูนเม็ด แร่เหล็ก ซิลิกา และวัสดุทนไฟล้วนแพ้มัน

FEEDDRUMCOLLECT

วัสดุไหลผ่านอะไรบ้าง

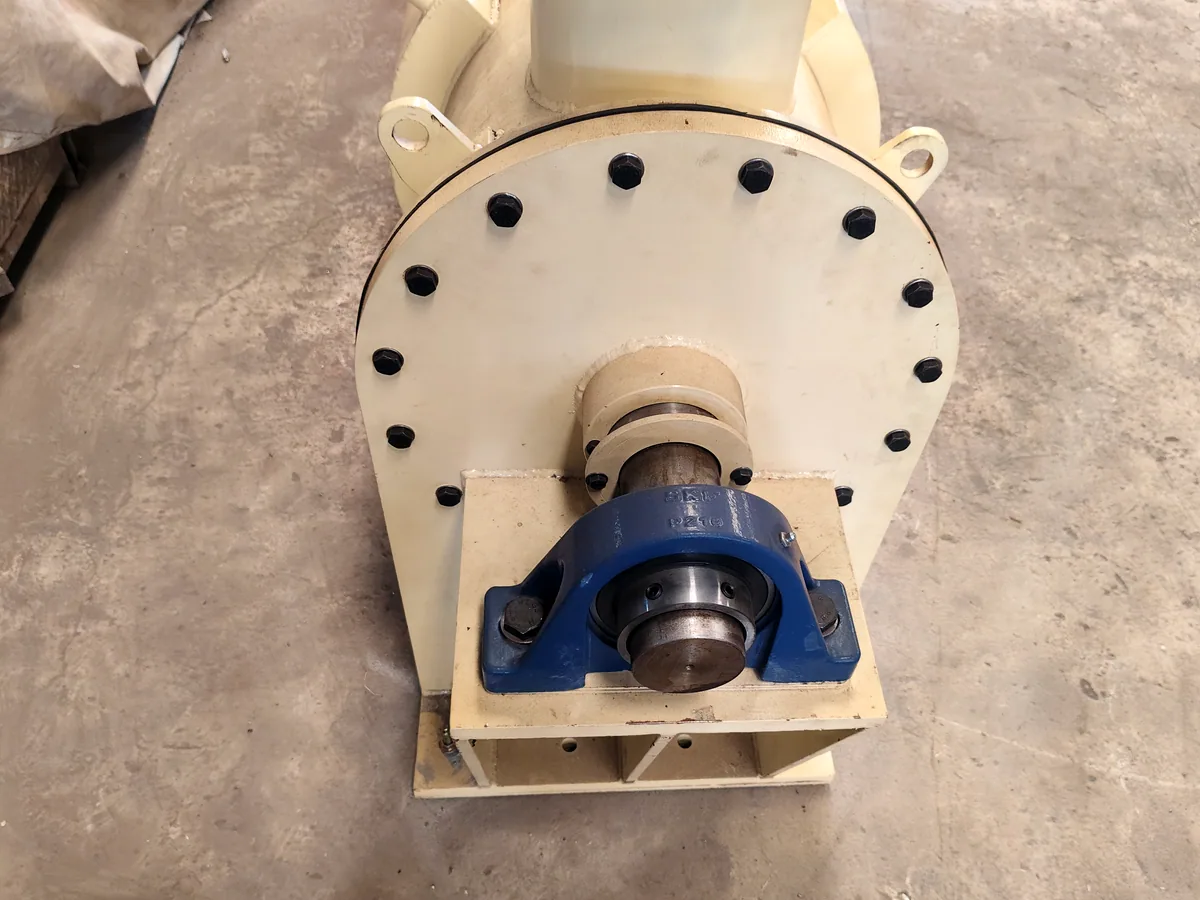

  1. 1ช่องป้อนทรันเนียนวัตถุดิบเข้าทางเพลารองรับกลวง

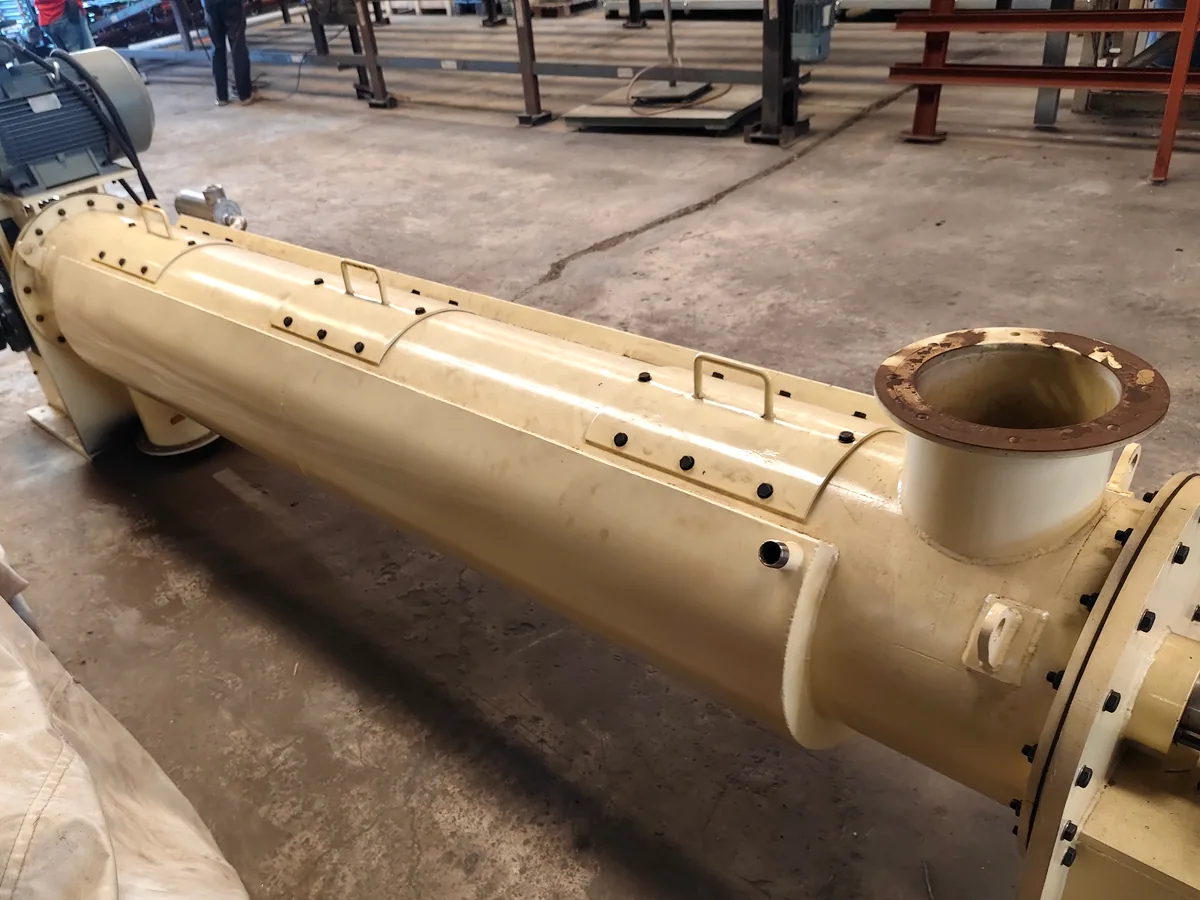

  2. 2เปลือกถังและไลเนอร์ไลเนอร์ลอนหรือครีบยก เลือกตามขนาดลูกบด
  3. 3ลูกบดลูกเหล็กหรือเซรามิก คละขนาดใหญ่ไปเล็ก

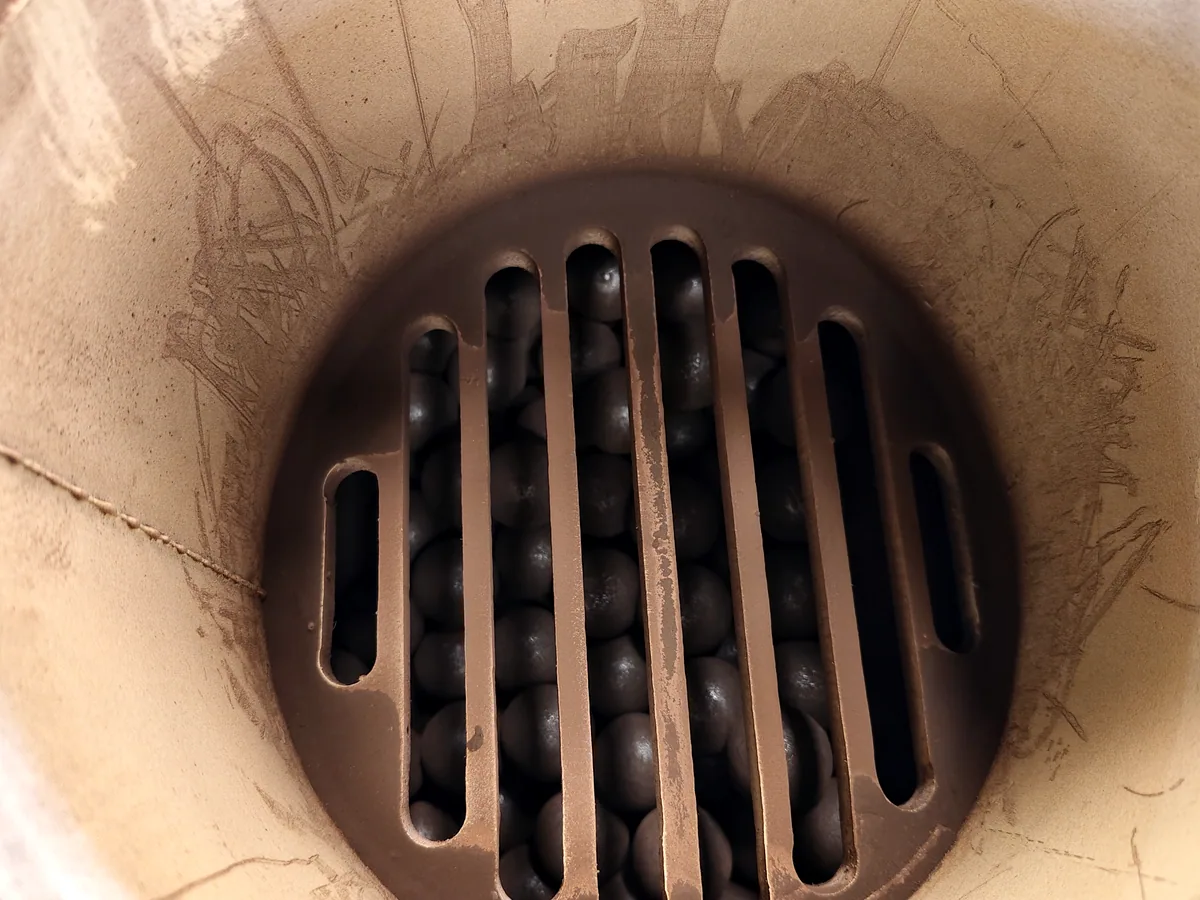

  4. 4ตะแกรงจ่ายออก / ทรอมเมลกักลูกบดไว้ ปล่อยผงที่บดแล้วออก
  5. 5เฟืองวงแหวนและชุดขับหมุนน้ำหนักหลายร้อยตันอย่างนุ่มนวลนานปี

Ball Mill คืออะไร

Ball Mill คือเครื่องบดถังหมุนทรงกระบอกแนวนอน ออกแบบมาเพื่อบดวัสดุที่กัดกร่อนสูง แข็ง และมีความหนาแน่นของแร่สูง ให้เป็นผงละเอียดมากหรือสเลอร์รี เป็นเทคโนโลยีการบดที่สำคัญสำหรับงานอุตสาหกรรมหนัก

ในฐานะผู้ผลิตเครื่องบดอุตสาหกรรมที่ได้รับความไว้วางใจในระดับสากล THOR by CI สร้างระบบเหล่านี้ให้รองรับทั้งการบดแห้งและบดเปียก ใช้งานอย่างแพร่หลายในอุตสาหกรรมเหมืองแร่ โลหการ การผลิตไฟฟ้า และเซรามิกเทคนิค ในฐานะเครื่องบดสินแร่งานหนักที่พึ่งพาได้

ตำแหน่งของ Ball Mill บนสเกลขนาดอนุภาค

5 mm
1 mm
200 µm
50 µm
20 µm
Ball Mill
หยาบต่ำกว่าไมครอน

ข้อดีและข้อจำกัด

เหนือกว่าใครในงานสินแร่แข็งและกัดกร่อน แลกกับน้ำหนัก พลังงาน และเสียงที่มากขึ้น

ข้อดี

  • รับวัสดุแข็งได้ดีเยี่ยม

    บดวัสดุที่แข็งเกิน Mohs 5 ได้สบาย ทั้งแร่เหล็ก ควอตซ์ทองคำ และปูนเม็ด

  • บดได้ทั้งเปียกและแห้ง

    รองรับทั้งผงอุตสาหกรรมแบบแห้ง และงานเปียกอย่างน้ำเคลือบเซรามิก สเลอร์รี และสารแขวนลอยทางเคมี

  • โครงสร้างเรียบง่ายและทนทาน

    การออกแบบเชิงกลที่ตรงไปตรงมา ทำงานได้อย่างน่าเชื่อถือนับสิบปีโดยแทบไม่ต้องพึ่งระบบตรวจวัดอิเล็กทรอนิกส์

  • รูปทรงครีบยกที่ออกแบบมาอย่างเหมาะสม

    โปรไฟล์ครีบยกของเราปรับจุดเปลี่ยนระหว่างการกลิ้งกับการตกกระแทก เพื่อประสิทธิภาพพลังงานสูงสุด

ข้อจำกัดที่ควรวางแผนรองรับ

  • ต้องมีฐานรากที่แข็งแรง

    น้ำหนักของถังและลูกบดต้องการฐานรากคอนกรีตเสริมเหล็กเพื่อรับแรงสั่นสะเทือนที่รุนแรง

  • ประสิทธิภาพเชิงพลังงานต่ำ

    พลังงานไฟฟ้าส่วนใหญ่ถูกใช้ไปกับการหมุนถังและลูกบด มากกว่าที่จะใช้บดวัตถุดิบโดยตรง

  • เสียงดังมาก

    การกระแทกระหว่างเหล็กกับเหล็กมักดังเกิน 95 dBA จึงต้องมีตู้ครอบกันเสียงในพื้นที่ที่มีข้อกำหนด

การบด การผสม และการลำเลียง

ซีรีส์ THOR-BM สร้างมาเพื่อรองรับการไหลของวัตถุดิบปริมาณมากในโรงงานที่เดินเครื่องต่อเนื่อง

ชุดป้อนงานหนัก

ชุดป้อนสกรูที่แข็งแรงหรือช่องป้อนแบบท่อ นำสินแร่แข็งและน้ำ (สำหรับการบดเปียก) เข้าเครื่องโดยไม่รั่วซึม

กระพ้อลำเลียงและสกรูลำเลียง

ผงที่ออกจากเครื่องถูกลำเลียงด้วยระบบเชิงกลที่แข็งแรง ทั้งกระพ้อลำเลียงและสกรูงานหนัก ไปสู่ขั้นตอนถัดไป

ระบบวงจรคัดแยกด้วยลม

ต่อทางออกเข้ากับเครื่องคัดแยก THOR-AC ซึ่งจะส่งอนุภาคหยาบกลับเข้าจุดป้อน และเพิ่มกำลังการบดแห้งได้ถึง 40%
