THOR Air Classifier

กรงหมุนที่แยกผงละเอียดออกจากหยาบ ณ จุดตัดที่คมชัด

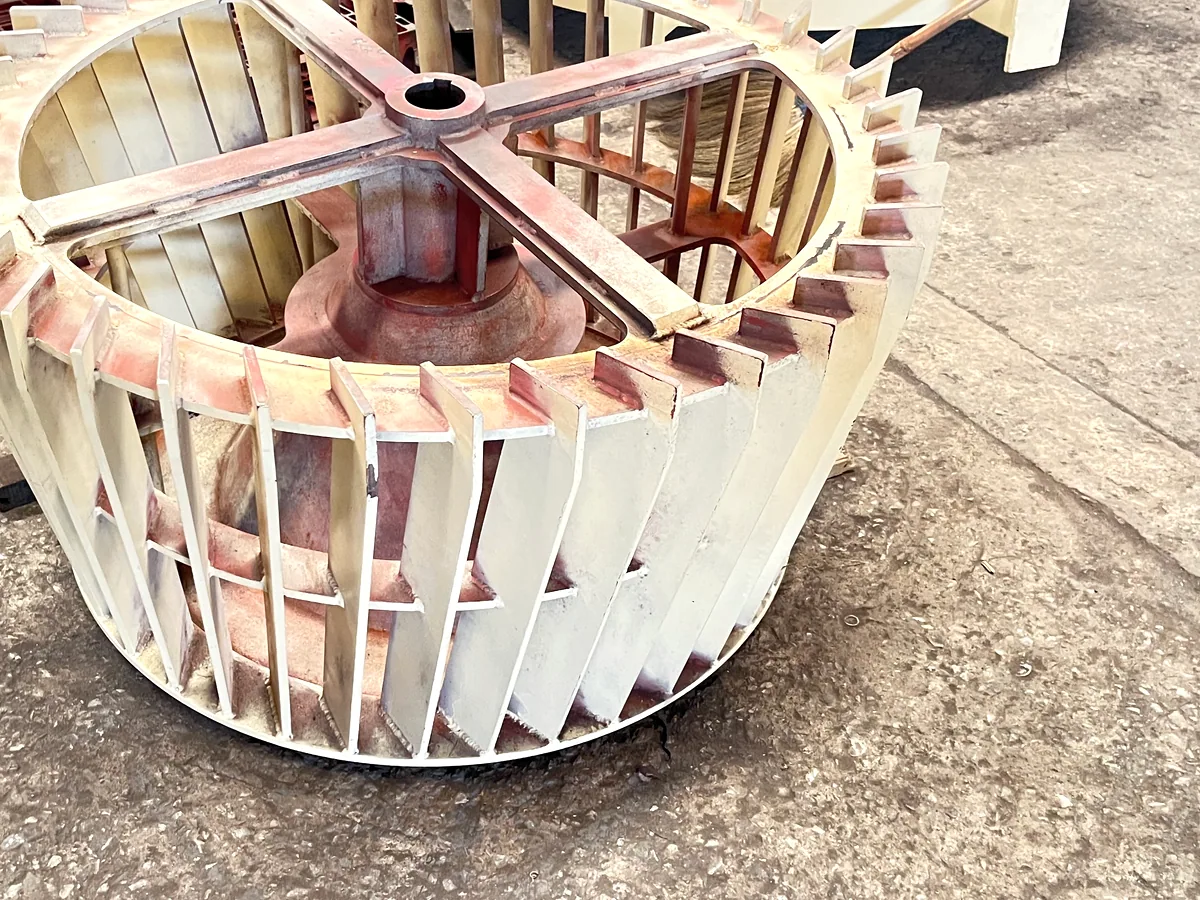

THOR air classifier wheel on its assembly stand, showing the full circle of classifying vanes
คัดแยกด้วยแรงเหวี่ยง

ไม่ใช่เครื่องบด แต่เป็นด่านคัด

ล้อซี่หมุนสวนกับกระแสลมขาขึ้น อนุภาคละเอียดลอยตามลมผ่านซี่ล้อ ส่วนที่หนักเกินถูกแรงเหวี่ยงสลัดกลับไปบดใหม่

กลไก
คัดแยกด้วยแรงเหวี่ยง
ความละเอียด
D97 3 – 200 µm
กำลังการผลิต
0.5 – 20 t/h
ขอใบเสนอราคาดูสเปกเปรียบเทียบ

หลักการทำงาน

ความเร็วล้อคือตัวตั้งจุดตัด เร่งขึ้นได้ละเอียดขึ้น ผ่อนลงได้หยาบขึ้น โดยไม่ต้องหยุดไลน์ จับคู่กับเครื่องบดตัวไหนก็ทำให้สเปกทั้งโรงงานคมขึ้น

FEEDWHEELCOLLECT

วัสดุไหลผ่านอะไรบ้าง

  1. 1ช่องป้อนผงกระจายตัวเข้ากระแสลมขาขึ้น
  2. 2ล้อคัดแยกกรงปรับรอบได้ เป็นตัวควบคุมจุดตัด

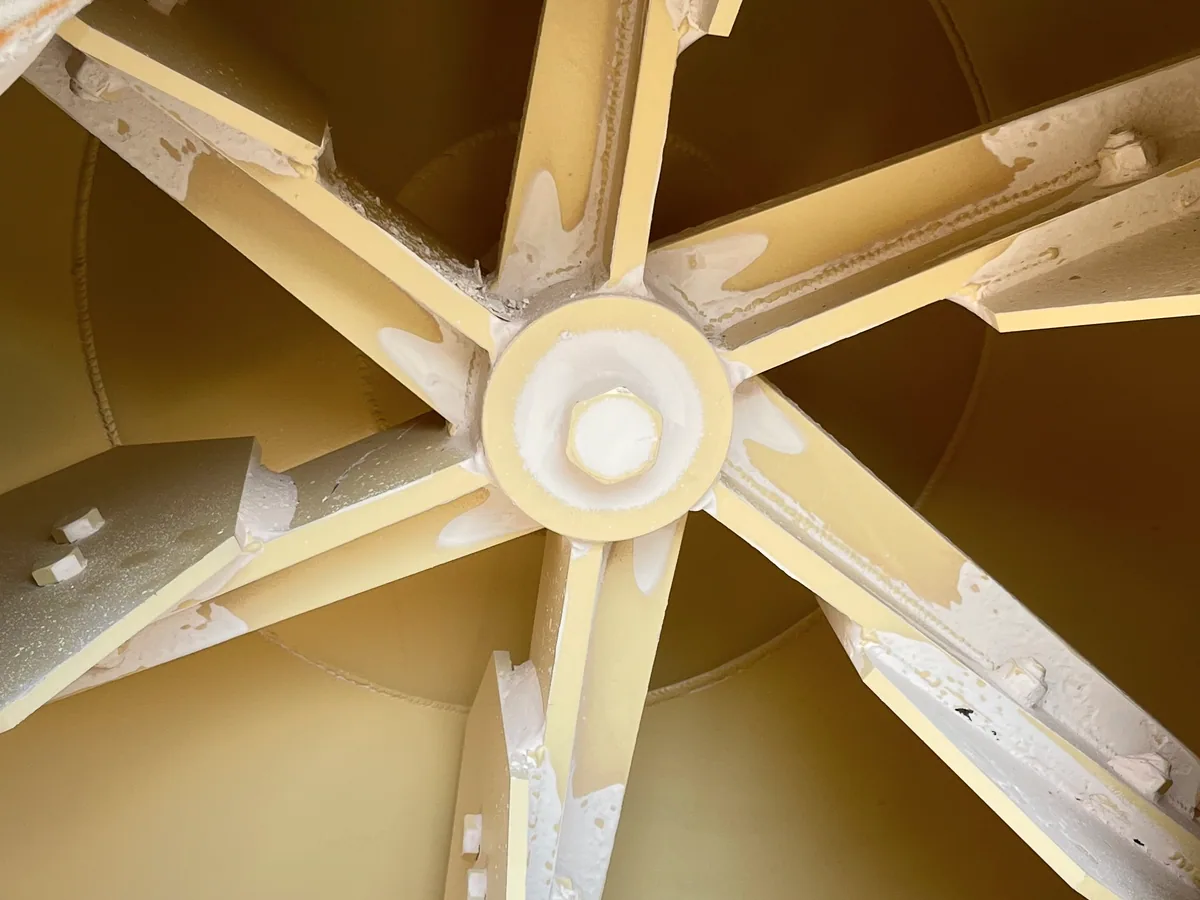

  3. 3ครีบลมรองเป่าผงละเอียดที่หลงมาออกจากสายหยาบ
  4. 4ทางออกผงละเอียดผงตรงสเปกลอยตามลมไปไซโคลน
  5. 5กรวยส่วนหยาบส่วนหยาบที่ถูกคัดตกกลับไปเครื่องบด

Air Classifier คืออะไร

Air Classifier คือเครื่องคัดแยกผงแห้งแบบไดนามิกระดับอุตสาหกรรม ที่ใช้แรงต้านอากาศร่วมกับแรงเหวี่ยงหนีศูนย์กลางในการแยกอนุภาคละเอียดออกจากอนุภาคหยาบ

ในฐานะผู้เชี่ยวชาญด้านเครื่องคัดแยกด้วยลม THOR by CI ออกแบบระบบเหล่านี้ให้ได้จุดตัดที่สะอาด คม และสม่ำเสมอกว่าตะแกรงร่อนแบบดั้งเดิม โดยเฉพาะกับวัสดุที่ละเอียด เกาะตัว หรือกัดกร่อนสูง ลงไปถึงช่วงไมครอนหลักหน่วย ช่วยยกระดับประสิทธิภาพของโรงงาน ทำให้การกระจายขนาดแคบลง และขจัดข้อจำกัดทางกายภาพของการร่อนเชิงกล

ช่วงที่เครื่องคัดแยกกำหนดจุดตัดได้

500 µm
200 µm
50 µm
10 µm
3 µm
จุดตัด D97
หยาบต่ำกว่าไมครอน

ใช้เดี่ยว หรือติดตั้งรวมในเครื่องบด

ใช้เป็นสถานีกระบวนการอิสระ หรือติดตั้งภายในเครื่องบดโดยตรง สองวิธีที่ให้จุดตัดคมชัดเหมือนกัน

เครื่องคัดแยกแบบเดี่ยว (THOR-AC Series)

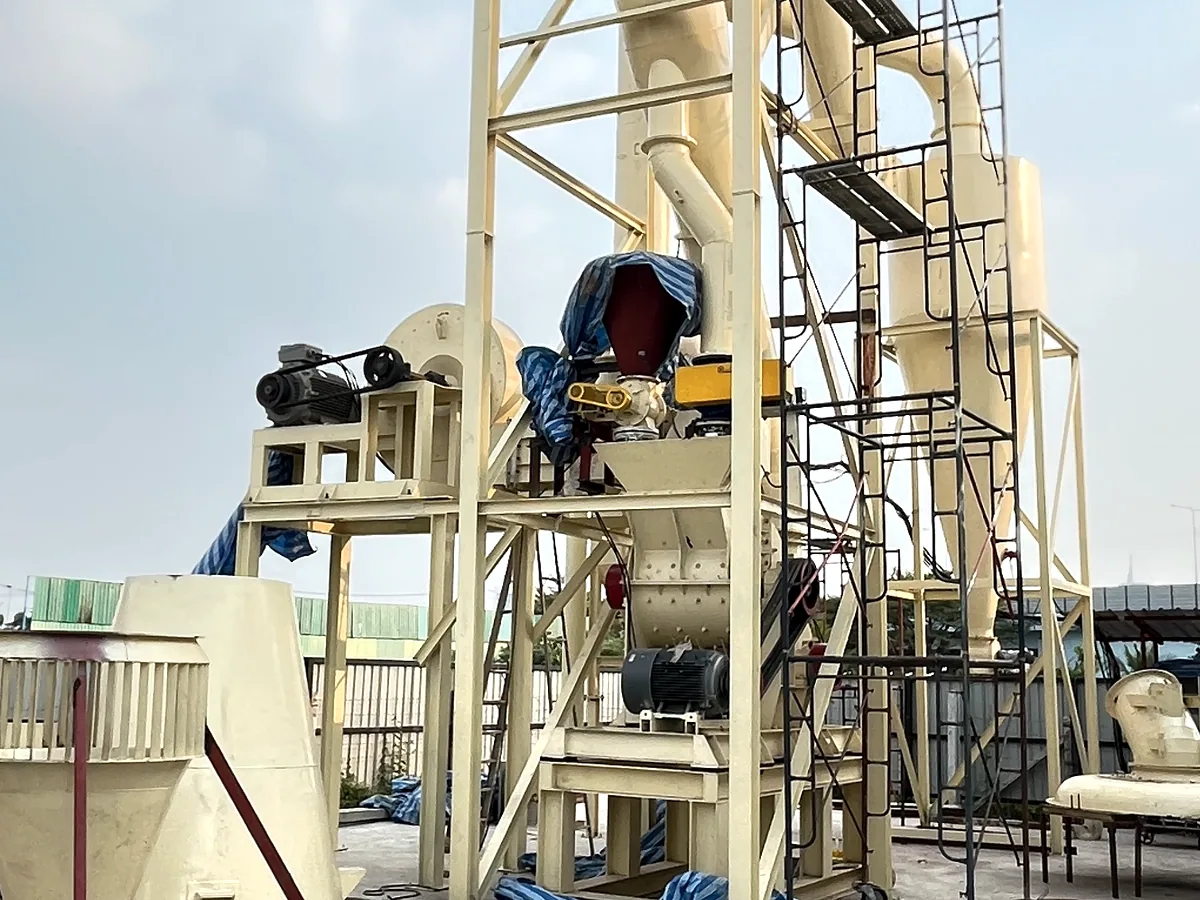

เป็นสถานีกระบวนการอิสระที่ต่อจากเครื่องบดขั้นที่สอง ไม่ว่าจะเป็น Ball Mill, Pin Mill หรือ Hammer Mill ป้อนวัตถุดิบผ่านท่อลำเลียงด้วยลมหรือรางไหลด้วยแรงโน้มถ่วง ข้อได้เปรียบหลักคือประสิทธิภาพการคัดแยกสูงสุด (92%) มีพัดลมดูดอากาศเฉพาะสำหรับปรับอัตราส่วนลมต่อของแข็งได้อย่างแม่นยำ และติดตั้งเพิ่มในสายการผลิตเดิมได้ง่ายโดยไม่ต้องแก้ไขเครื่องบดหลัก

เครื่องคัดแยกแบบติดตั้งในเครื่องบด (THOR-IC Series)

ติดตั้งภายในห้องบดหลักโดยตรง โดยทั่วไปอยู่ที่โซนด้านบนของ THOR-JM Jet Mill หรือ Hammer Mill รุ่นพิเศษ กลายเป็นเครื่องเดียวแบบรวมชุด ข้อได้เปรียบหลักคือใช้พื้นที่ในโรงงานน้อยมาก ตัดท่อลำเลียงและชุดเก็บผงระหว่างเครื่องบดกับเครื่องคัดแยกออกไป และส่งอนุภาคหยาบกลับเข้าโซนบดได้ทันที จึงป้องกันการบดเกินจำเป็นและลดพลังงานต่อตัน

ข้อดีและข้อจำกัด

ให้จุดตัดที่คมกว่าตะแกรงทุกชนิด ตราบใดที่วัตถุดิบผ่านการบดมาแล้วและแห้ง

ข้อดี

  • ยืดหยุ่นแบบโมดูลาร์

    ต่อเข้ากับระบบบดใดก็ได้ ทั้ง Hammer Mill, Pin Mill หรือ Ball Mill ไม่จำกัดยี่ห้อ

  • ควบคุมจุดตัดได้แม่นยำ (D97)

    ปรับความเร็วใบพัดเพื่อเลื่อนขนาดสูงสุดเป้าหมายได้ตั้งแต่ 3 µm ถึง 200 µm

  • ป้องกันการสึกหรอได้ดี

    มีตัวเลือกเคลือบเซรามิกอะลูมินา ซิลิกอนคาร์ไบด์ หรือพอลิยูรีเทน สำหรับแร่ที่กัดกร่อน

  • อัตราการเก็บผลผลิตสูง

    การออกแบบอากาศพลศาสตร์ภายในช่วยไม่ให้ผงละเอียดหลุดไปกับส่วนหยาบ ประสิทธิภาพสูงถึง 92%

ข้อจำกัดที่ควรวางแผนรองรับ

  • ต้องมีเครื่องบดต้นทาง

    เครื่องนี้คัดแยกอย่างเดียว ไม่ได้ลดขนาด จึงต้องใช้วัตถุดิบที่ผ่านการบดมาแล้ว

  • ไวต่อความชื้น

    หากความชื้นเกินประมาณ 3% อนุภาคจะเกาะกันเป็นก้อน ทำให้ประสิทธิภาพและความแม่นยำของจุดตัดลดลง

  • ต้นทุนพัดลมประกอบ

    ความเร็วในการคัดแยกที่สูงต้องใช้พัดลมดูดความดันสูง ซึ่งเพิ่มทั้งงบลงทุนและค่าไฟ
